一 概述
家电技术综合实训系统本装置综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式?？榛峁?，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。

二.结构

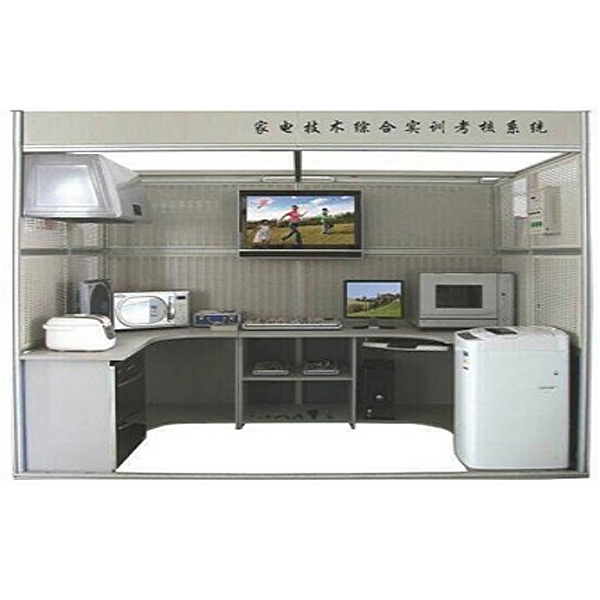

 1. 外形：本装置通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面静电喷塑，色彩稳重，外表美观大方，不易退色。装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。
该系统每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。

机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有安全距离实验，安全保护装置实验、安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。

A、安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

B、安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等?；ぷ爸檬笛?，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。

C、安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。

D、软件须为整体同一平台，不得以单独的资源展现。

三、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%  50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤2kVA
4.安全?；ぃ壕哂新┑缪?、漏电流?；?，安全符合国家标准

5. 装置结构尺寸：2700MM×1600MM×2000MM（长×宽×高）

四.配置表

五、实训项目一
A洗衣机?？?br/>1全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2全自动洗衣机机械结构的认识及拆装
3进水、排水常见故障的检测和排除
4洗涤、脱水常见故障的检测和排除
5全自动洗衣机程控器的检测
6电机及电机控制故障的检测和排除
7机械传动系统的常见故障及检修
8集成控制电路检测和故障分析排除
9漏电安全防护报警系统故障分析和排除

B抽油烟机?？?br/>10抽油烟机常用元器件，及控制芯片的认识和检测
11抽油烟机机械结构的认识及拆装
12电机不转故障的检测和排除
13电机转动时无规律故障的检测和排除
14集成控制电路检测和故障分析排除

C电热水器?？?br/>27电热水器常见元器件，及控制芯片的认识和检测
28电热水器机械结构的认识及拆装
29防电墙技术的学习及故障的分析与排除
30内胆故障的分析和排除
31恒温电路部分故障的分析和排除
32电热水器使用安全的学习和掌握
33集成控制电路检测和故障分析排除
34漏电安全防护报警系统故障分析和排除

D电烤箱?？?br/>35电烤箱常见元器件，及控制芯片的认识和检测
36电烤箱机械结构的认识及拆装
37温控器部分故障的分析和排除
38定时控制电路故障的分析和排除
39内胆故障的分析和排除
40集成控制电路检测和故障分析排除

E电饭煲?？?br/>41微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
42微电脑控制电饭锅结构的认识及拆装
43微电脑控制电饭锅能量转化，温度传导的工作原理
44微电脑控制电饭锅加热，保温相互转换及工作原理
45微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
46微电脑控制电饭锅的常见故障及维修
47微电脑控制电饭锅控制电路常见故障的检测及维修

F微波炉?？?br/>48微波炉主要元器件，控制芯片，显示器件的认识与检测
49微波炉结构的认识及拆装
50微波炉加热的原理分析及实物演示
51微波炉微波产生电路的常见故障及检测维修
52微波炉控制电路及定时电路常见故障与检测维修
53微波炉电压转换电路的常见故障及检测维修
54微波炉保护装置的检测与维修
55微波炉常见故障的检测及维修

D洗碗机?？?br/>56洗碗机主要元器件，控制芯片，显示器件的认识与检测
49洗碗机结构的认识及拆装
50洗碗机加热的原理分析及实物演

4洗碗机保护装置的检测与维修
55洗碗机炉常见故障的检测及维修
五、实训项目二

平板电视

1、认 识 液 晶 电 视 的 内 部 结 构 ；

2、认识液晶电视中各主要元器件的基本结构；

3、理解液晶电视中各主要元器件的基本工作原理；

4、认识液晶电视各主要单元电路的组成；

5  理解液晶电视各主要单元电路的工作原理；

6、认识液晶显示屏的组成及工作原理；

7、认识主要IC的功能及原理；

8、工厂菜单的进入方法及调试；

9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；

11、三无故障现象的检测与处理；

12、摇控指示灯亮，三无故障现象的检修指导；

13、屏亮，有声音，无图像故障现象的检测与处理；

14、屏亮，无声音，无图像故障现象的检修指导；

15、声音正常，黑屏故障现象的检测与处理；

16、无伴音，图像正常故障现象的检测与处理；

17、按键无反应故障现象的检测与处理

18、遥控无反应故障现象的检测与处理；

19、不能读U盘故障现象的检修指导；

20、AV图像正常，无声音故障现象的检修指导；

21、白屏故障现象的检修指导；

22、图像偏色或缺色故障现象的检修指导；

23、花屏故障现象的检修指导；

24、接入VGA后无信号故障现象的检修指导；

25、指示灯不亮故障现象的检修指导；

26、一侧喇叭无声音故障现象的检测与处理；

27、无彩色故障现象的检修指导；

28、液晶屏点屏方法；

29、液晶屏接口定义；

30、整机装配；
31、数码卡拉OK故障检测

32、5，1功率放大器的故障检测

34、DVD故障的检测

35、数码卡拉OK前置放大电路故障检

DVD

1.DVD视盘机的基本操作；

2.DVD视盘机工作原理分析；

3.DVD视盘机的基本组成的认识；

4.激光头的工作原理分析；

5.DVD视盘机参数的测量；

6.DVD视盘机维修时的操作方法；

7.DVD显示屏无显示故障演示；

8.DVD显示控制电路CLK信号丢失故障演示；

9.DVD显示控制电路SB信号丢失故障演示；

10.DVD显示控制电路DATA信号丢失故障演示；

11.DVD?？氐缏饭收涎菔荆?/p>

12.DVD键控电路故障演示；

13.DVD电源电路故障演示。
