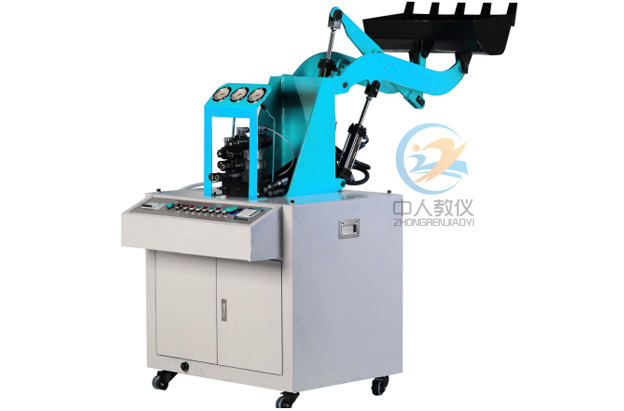

ZRYY-ZAY液压装载机实训台
液压装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山装载作业。装载机作为行走机械被广泛应用于土方转运、石料、松散货物和成堆货物的装载、提升和运输工作中，装载机也具有轻度铲掘能力。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压装载机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、液压装载机械演示控制实验
1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；
2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、装载机械综合实训台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电?；?、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压?；?，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液压实验台的具体配置
序号
名称
规格型号
数量
厂 家
备 注
1
电机
M3P4H523
1
捷佳
2
变量叶片泵
VAI-15F-A3
1
朝田液压
3
油箱
40L
1
中人教仪
4
油位指示计
YWZ-150
1
浙江东瓯
5
回油滤油器
WU-160×100J
1
浙江金洋
6
空气滤清器
EF-25
1
浙江金洋
7
液压油
32#
1
中人教仪
8
油路板集成块
1
中人教仪
9
油缸
M0B30/16/100LB
2
上海正控
M0B30/16/150LB
1
上海正控
10
三位四通电磁换向阀
D5-02-3C2
2
朝田液压
11
二位四通电磁换向阀
D5-02-2B8
12
叠加式溢流阀
MPB
1
朝田液压
13
节流阀
MTP
2
上海东方
14
叠加单向阀
MCA-02
1
朝田液压
（动臂缸用）
15
铲斗
1
中人教仪
16
转动臂
1
中人教仪
17
摇臂
1
中人教仪
18
连杆
1
中人教仪
19
PLC
FX1S-20MR
1
三菱
20
PLC通讯电缆
1
三菱
21
温控仪
XMTD-2001
1
上海
22
热电藕
MT-PE00
1
上海
23
加热器
2KW
1
苏州
低温时调节温度用
24
接近开关
LJ12A3-4-Z/BX
4
长丰电子
25
中间继电器
HH54P
9
前进电器
DC24V
26
接触器
CJ20-25
3
德力西
20A 220V
27
三相漏电保护开关
DZ47LE
1
德力西
C20
28
塑料外壳式断路器
DZ108-20
2
德力西
6.3-10A
29
单极断路器
DZ47-63
2
德力西
C6 1P
30
单极断路器
DZ47-63
2
德力西
C3 1P
31
紧停按钮
LAY50-11Z
1
上海双科
32
自锁带灯按钮
LAY50-11DT/24
12
上海双科
33
两档旋钮
LAY50-11X2
2
上海双科
34
信号灯
NXD-211
21
上海双科
24V
35
开关电源
HS-150-24
1
上海明纬
36
普通按钮
CAY50-11
9
上海双科
37
快速插头插座
XS12K2P
18
锦连电器
二芯
38
二极管
ZN4007
6
MIC
200V
39
电器控制?？?/span>
1
中人教仪
40
PLC编程软件
1
三菱
41
PLC编程手册
1
三菱
42
温控仪使用说明书
1
上海德兆
43
实验指导书
1
中人教仪
44
装箱单
1
中人教仪
45
三通接头
M16×1.5
6
中人教仪
46
三通接头
M14×1.5
6
中人教仪
47
耐压胶管
20
上海
48
防震压力表
YTN60
（0-10MPa 2.5级）
3
红旗
49
液压阀过渡集成块
16
中人教仪
铝合金和PVC组合?？?/span>
50
活动扳手
10，，
1
上海
51
活动扳手
12，，
1
上海
52
内六角扳手
1
上海
53
开口扳手
5-6
上海
54
开口扳手
8-10
1
上海
55
开口扳手
12-14
1
上海
56
开口扳手
17-19
1
上海
57
螺丝刀（一字、十字）
6，，
各1
上海
58
螺丝刀（一字、十字）
2，，
各1
上海
小型
59
螺塞
M10×1
10
上海
60
尖嘴钳
1
上海
61
工具盒
1
上海
62
防尘罩
1
中人教仪
63
组合垫
φ10
10
宁波
64
O型圈
φ16×2.4
20
宁波
65
O型圈
φ14×2.4
10
宁波
66
O型圈
φ12×1.8
10
宁波
67
快换接头
M16×1.5
2
中人教仪
68
堵丝
1/8
5
苏州
69
生料带
1
苏州
70
自锁按扭
2
上海双科
71
信号灯
φ10
2
上海双科
24V
72
按钮开关
LAY50-11DT
2
上海双科
24V
73
压力表
Y60-2.5MPa
1
红旗仪表
74
装载机械
1550×650×1800mm
1
中人教仪
